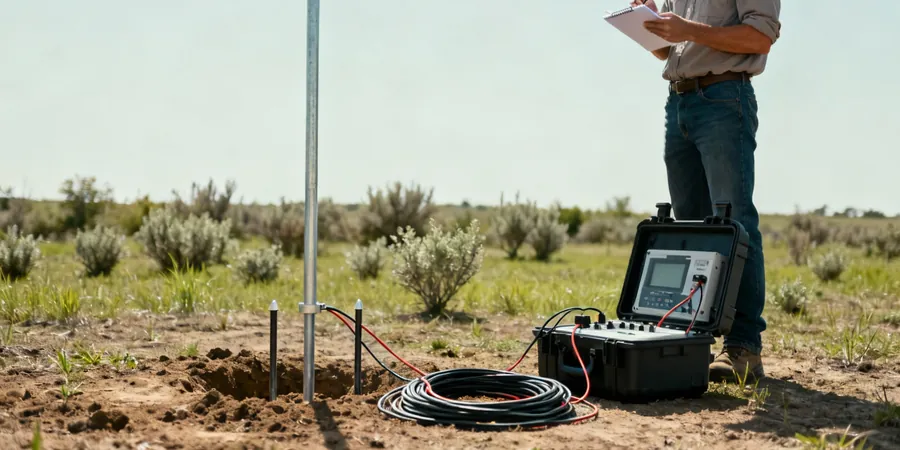

En una ampliación industrial sobre la carretera a Córdoba, nos pidieron ubicar el basamento antes de meter maquinaria pesada. La zona tiene coladas basálticas y aluviones cubiertos por ceniza volcánica, y los registros de pozos cercanos eran inconsistentes. Aplicamos sondeo eléctrico vertical con apertura AB/2 hasta 200 metros. El contraste resistivo entre el relleno arcilloso superficial y la roca fracturada fue tan claro que el cliente reubicó las zapatas en 48 horas. En Orizaba, donde el subsuelo cambia en pocos metros por la geología del Citlaltépetl, la resistividad eléctrica da respuestas sin tocar el terreno. Combinamos esta técnica con ensayo CPT cuando el perfil requiere corroboración mecánica puntual, y con MASW si además necesitamos el perfil de velocidad de onda de corte para clasificación sísmica del sitio.
Un SEV bien ejecutado en Orizaba distingue la roca fracturada de la sana sin un solo metro de perforación.
Metodología y alcance
Consideraciones locales
Orizaba registra más de 2000 mm de lluvia al año, una de las precipitaciones más altas del país. Esa humedad constante satura los horizontes superficiales de ceniza y aluvión, desplomando la resistividad aparente en los primeros 5 metros. Un SEV ejecutado en temporada seca puede dar valores 40% más altos que en lluvias, y si el consultor no corrige ese efecto estacional, el modelo de estratos entrega espesores de suelo blando subestimados. En laderas con pendientes superiores al 25%, la geometría del tendido se distorsiona y la inversión 1D pierde validez si no se aplica corrección topográfica. La presencia de tuberías metálicas enterradas, líneas de alta tensión o rieles del ferrocarril México-Veracruz introduce ruido electromagnético que contamina las lecturas. Nuestro protocolo en la zona incluye medición de potencial espontáneo previo, filtrado de acople inductivo y repetición de estaciones con polaridad invertida para descartar artefactos. Para obra crítica cerca del río Orizaba, siempre sugerimos cotejar con sondajes SPT que validen la resistividad con golpeo y extracción de muestra.
¿Necesita una evaluación geotécnica?
Respuesta en menos de 24h.
Normativa aplicable
ASTM D6431-18: Standard Guide for Using the Direct Current Resistivity Method, CFE C0001-12: Diseño de Subestaciones Eléctricas — Estudios de Resistividad del Terreno, IEEE Std 81-2012: Guide for Measuring Earth Resistivity, NMX-J-549-ANCE-2018: Sistema de Puesta a Tierra — Mediciones de Resistividad
Servicios técnicos asociados
Sondeo eléctrico vertical para cimentación
Perfil 1D de resistividad hasta 100 m de profundidad para ubicar el contacto suelo-roca y detectar zonas de fracturamiento o saturación bajo zapatas.
Medición de resistividad para puesta a tierra
Arreglo Wenner en 4 direcciones ortogonales. Modelo de suelo en 2 capas con resistividad equivalente para diseño de malla conforme a IEEE 80.
Tomografía eléctrica en laderas y taludes
Perfil 2D con electrodo espaciado cada 5 m. Identifica planos de debilidad, acumulación de agua interna y espesor real de coluvión en cortes viales.
Parámetros típicos
Preguntas frecuentes
¿Qué profundidad alcanza un sondeo eléctrico en los suelos volcánicos de Orizaba?
Con apertura AB/2 de 200 a 300 metros investigamos hasta 80-100 m de profundidad efectiva. La penetración real depende del contraste resistivo: en brechas volcánicas secas llegamos sin problema al basamento, pero si hay arcillas saturadas superficiales la corriente se disipa antes. Para objetivos más profundos desplegamos cable adicional y aumentamos la potencia de inyección.
¿Cuánto cuesta un estudio de resistividad eléctrica en Orizaba?
Un SEV de 3 a 5 estaciones con informe geoeléctrico completo cuesta entre MX$5.550 y MX$7.250 más IVA. Si se requiere tomografía 2D con 48 electrodos o medición direccional para puesta a tierra, el alcance y el precio se ajustan. Cada cotización la elaboramos tras revisar la ubicación del predio y el objetivo del estudio.
¿En qué época del año conviene hacer el SEV para evitar errores por lluvia?
La estación seca, de noviembre a abril, da condiciones ideales porque el suelo superficial pierde humedad y el contraste con la roca es más nítido. Si el estudio se hace en temporada de lluvias aplicamos corrección por saturación usando datos de precipitación de la estación meteorológica de Orizaba y repetimos al menos una estación 48 horas después para verificar repetibilidad.
¿Qué norma aplica para el diseño de puesta a tierra con datos de resistividad?
Seguimos la IEEE 80-2013 para el cálculo de la malla y la IEEE 81-2012 para la medición de resistividad. La Comisión Federal de Electricidad exige además la CFE C0001-12 en subestaciones. Nuestro informe entrega el modelo de suelo de dos capas con la resistividad equivalente que el ingeniero eléctrico ingresa directamente en el software de diseño.
¿Sirve la resistividad para detectar agua subterránea en Orizaba?
Sí. Los acuíferos en medio volcánico fracturado bajan la resistividad de 800-2000 ohm-m (roca seca) a 50-150 ohm-m (roca con agua). Con el SEV mapeamos la zona saturada y estimamos su espesor. Para pozos profundos siempre recomendamos complementar con una línea de refracción sísmica que confirme la velocidad de la roca y descarte cavernas.
