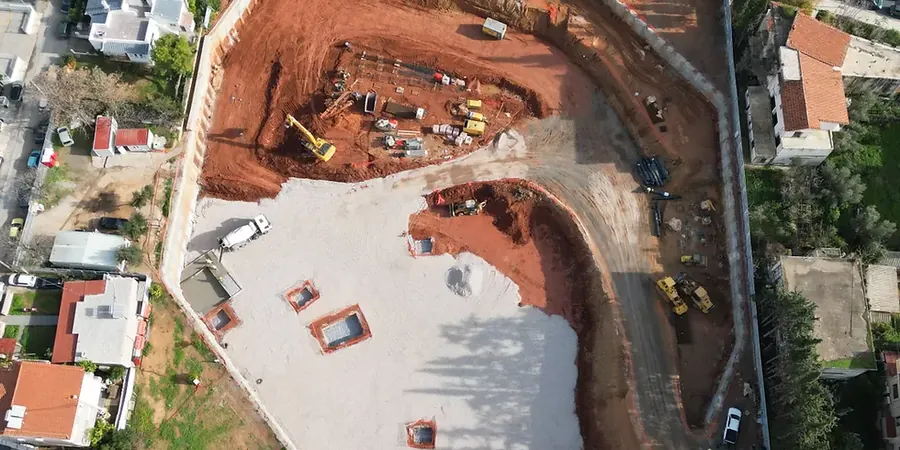

Un proyecto de estacionamiento subterráneo de tres niveles sobre la avenida Cri-Cri, justo donde el valle de Orizaba se estrecha, nos dejó una lección clara: aquí no basta con un cálculo genérico. La interacción entre los depósitos aluviales del río y las laderas de origen volcánico exige un diseño geotécnico de excavaciones profundas con criterio local. En Orizaba, la ciudad se asienta en un corredor donde los suelos blandos se alternan con mantos de gravas y bloques, y a pocos metros de profundidad el nivel freático suele aparecer sin previo aviso. Antes de mover un metro cúbico de tierra, el equipo técnico cruza la información del ensayo CPT con registros de calicatas para entender la secuencia estratigráfica real. Así podemos dimensionar muros milán, tablestacas o pantallas de pilotes con la certeza de que la contención no cederá cuando la presión de poro suba en temporada de lluvias.
En Orizaba, la estabilidad de una excavación se define antes de abrir el primer metro cúbico: el diseño geotécnico predictivo es la única contención real.
Metodología y alcance
Consideraciones locales
El error más repetido en Orizaba es tratar la excavación como un simple movimiento de tierras y postergar el diseño de la contención hasta que aparece un contratiempo. Hemos visto cortes verticales de más de seis metros sin apuntalar, confiando en la cohesión aparente de un suelo que en realidad está parcialmente saturado. Basta una lluvia intensa de agosto, cuando caen 400 mm en pocos días, para que la cohesión aparente desaparezca y el talud colapse sin aviso. Las consecuencias van desde la pérdida total del avance de obra hasta daños estructurales en viviendas vecinas, con los consiguientes litigios y sobrecostos. Un diseño geotécnico de excavaciones profundas riguroso en Orizaba debe considerar además la sismicidad regional: aunque los grandes sismos provienen de la costa del Golfo, la amplificación local por los sedimentos del valle puede generar aceleraciones que activen cuñas de falla en los taludes temporales. Ignorar el monitoreo de deformaciones durante la excavación es otro riesgo común que transforma un problema manejable en una contingencia grave.
¿Necesita una evaluación geotécnica?
Respuesta en menos de 24h.
Normativa aplicable
NTC-DCEA 2017 (Normas Técnicas Complementarias para Diseño y Construcción de Estructuras de Albañilería del RCDF, aplicables por analogía), ASTM D4767-11 (Ensayos Triaxiales Consolidados No Drenados), ASTM D2487-17 (Clasificación unificada de suelos, base para definir estratigrafía), Eurocódigo 7 (EN 1997-1:2004) para verificación de estados límite en taludes temporales, FHWA Geotechnical Engineering Circular No. 4 (Ground Anchors and Anchored Systems)
Servicios técnicos asociados
Campaña geotécnica dirigida
Programamos sondeos mixtos y ensayos de laboratorio avanzados (triaxiales CU, consolidación unidimensional) sobre muestras inalteradas obtenidas a la profundidad exacta del proyecto. La densidad de puntos de investigación se ajusta a la variabilidad estratigráfica del valle de Orizaba.
Modelación numérica 2D/3D de la excavación
Construimos modelos de elementos finitos que simulan la secuencia constructiva paso a paso: despalme, instalación de puntales, excavación por etapas y carga de edificios vecinos. Verificamos desplazamientos, fuerzas en los elementos de soporte y factor de seguridad en cada fase.
Ingeniería de detalle y planos ejecutivos
Entregamos memorias de cálculo firmadas por ingeniero responsable, planos de armado de muros colados en sitio, detalles de conexión de troqueles y especificaciones técnicas para la supervisión de obra. Todo el paquete documental está listo para el trámite de licencias municipales en Orizaba.
Parámetros típicos
Preguntas frecuentes
¿Qué normativa rige el diseño de excavaciones profundas en Orizaba?
Si bien Veracruz no tiene un reglamento de construcciones único para todo el estado, aplicamos por analogía las NTC-DCEA 2017 de la Ciudad de México, complementadas con el manual de diseño de la CFE para condiciones sísmicas y las guías internacionales como Eurocódigo 7 y FHWA. Nuestros diseños también observan los requisitos del Reglamento de Desarrollo Urbano de Orizaba en lo relativo a protección de colindancias.
¿Cuál es el costo aproximado del diseño geotécnico de una excavación profunda?
El rango de inversión para un diseño completo, incluyendo la campaña de exploración dirigida, los ensayos de laboratorio y la modelación numérica, se sitúa entre MX$14,710 y MX$55,490. La variación depende de la profundidad de la excavación, la complejidad estratigráfica y la cantidad de etapas de modelación requeridas para proteger las estructuras vecinas en Orizaba.
¿En qué momento del proyecto conviene contratar el diseño geotécnico?
Lo óptimo es integrar al especialista en diseño geotécnico de excavaciones profundas desde la etapa de anteproyecto arquitectónico. Así podemos recomendar la cota de desplante más segura, identificar interferencias con el nivel freático de Orizaba y evitar rediseños costosos cuando el proyecto ejecutivo ya está cerrado.
¿Qué tipo de instrumentación recomiendan durante la excavación?
Para excavaciones profundas en zonas urbanas de Orizaba, especificamos inclinómetros detrás de la contención, celdas de carga en puntales y piezómetros que monitoreen la eficiencia del sistema de abatimiento. Las lecturas se comparan semanalmente con las predicciones del modelo numérico para activar alertas tempranas ante cualquier desviación.
