Uno de los errores más costosos que vemos en Orizaba es asumir que un talud vertical aguantará sin instrumentación solo porque la excavación es temporal. Las lluvias torrenciales que caen sobre las laderas de la Sierra Madre Oriental cambian las condiciones del subsuelo en horas, saturando los depósitos de ceniza volcánica y los intercalados de arenas pumíticas típicos de la zona. Cuando se excava cerca del Río Orizaba o en las colonias con pendiente pronunciada como Barrio Nuevo, la presión de poros se dispara sin previo aviso. Un plan de monitoreo geotécnico de excavaciones no es un trámite: es la única forma de anticiparse a deformaciones que comprometen la estabilidad de la obra y de las fincas vecinas, muchas de ellas con mampostería antigua. Complementar con un ensayo CPT permite además verificar el perfil estratigráfico continuo antes de iniciar el corte, afinando el modelo de predicción de desplazamientos.
En suelos volcánicos saturados como los de Orizaba, un inclinómetro detecta desplazamientos imperceptibles al ojo humano, permitiendo corregir antes de lamentar daños estructurales irreversibles.
Metodología y alcance
Consideraciones locales
La normativa local y los criterios de la Secretaría de Obras Públicas de Veracruz exigen que toda excavación mayor a 4 metros de profundidad cuente con un programa de instrumentación aprobado por un Corresponsable en Seguridad Estructural. En Orizaba esto se vuelve especialmente crítico por la presencia de tobas alteradas y suelos aluviales blandos en las cercanías del río, donde la cohesión aparente puede perderse por saturación. El riesgo de colapso súbito no es teórico: en los cortes verticales para sótanos del primer cuadro de la ciudad, el desconfinamiento lateral sin monitoreo ha provocado agrietamientos en casonas con valor histórico. La inversión en instrumentación representa menos del 1% del costo total de la estructura, frente a un pasivo que puede escalar a la paralización indefinida de la obra y juicios por daños a terceros. El sistema de alerta temprana con umbrales de velocidad de deformación permite actuar antes de que las grietas sean visibles a simple vista, que es cuando la remediación ya es compleja y costosa.
¿Necesita una evaluación geotécnica?
Respuesta en menos de 24h.
Normativa aplicable
ASTM D6230-13: Standard Guide for Monitoring Ground Movement Using Probe-Type Inclinometers, ASTM D6026-13: Standard Practice for Using Significant Digits in Geotechnical Data, Lineamientos de instrumentación geotécnica de la Comisión Federal de Electricidad (CFE), Reglamento de Construcciones del Municipio de Orizaba (última actualización)
Servicios técnicos asociados
Instrumentación de inclinómetros y piezómetros
Instalación de tubería inclinométrica en sondeos preexistentes y piezómetros Casagrande o de cuerda vibrante en los niveles freáticos colgados comunes en los suelos residuales de Orizaba.
Control topográfico de asentamientos

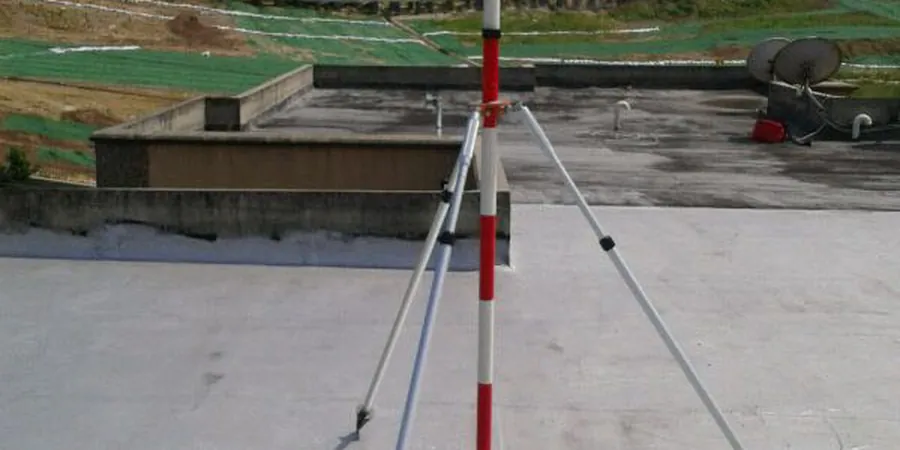

Nivelación geométrica de alta precisión sobre mojoneras y puntos de control fijos en banquetas, muros y edificaciones patrimoniales, con reportes comparativos de evolución de desplazamientos verticales.
Monitoreo de vibraciones por voladuras
Sismógrafos de ingeniería modelo Instantel o similar, con geófonos triaxiales para cumplir con la velocidad pico partícula (PPV) máxima permitida según la norma de la CFE en zona urbana.
Informes geotécnicos de seguimiento
Elaboración de reportes semanales con gráficas tiempo-deformación, interpretación estadística de tendencias y recomendaciones correctivas cuando las lecturas se aproximan a los umbrales de alerta o alarma.
Parámetros típicos
Preguntas frecuentes
¿Qué parámetros se monitorean durante una excavación profunda en Orizaba?
El alcance técnico incluye desplazamientos laterales del subsuelo mediante inclinómetros, niveles freáticos y presiones de poro con piezómetros, asentamientos verticales en superficie y en edificios vecinos con nivelación topográfica de alta precisión, y cargas en puntales o anclajes mediante celdas de carga hidráulicas. En los suelos volcánicos de Orizaba también medimos la vibración por voladuras o hincado de pilotes con sismógrafos de ingeniería, siguiendo los lineamientos de la CFE.
¿Cada cuánto tiempo se deben tomar las lecturas de los instrumentos?
La frecuencia la define el plan de instrumentación aprobado por el corresponsable en seguridad estructural. Durante la fase activa de excavación, las lecturas suelen ser diarias o incluso dos veces al día si hay lluvia intensa. En etapas de estabilización bajamos a dos lecturas semanales. El sistema de alerta temprana se configura con umbrales de velocidad de deformación: si un inclinómetro registra más de 3 mm/día en un estrato blando de Orizaba, se activa una notificación inmediata al residente de obra y se evalúa detener los trabajos.
¿Cuánto cuesta un servicio de monitoreo geotécnico para una excavación en Orizaba?
El presupuesto depende de la profundidad de la excavación, la cantidad de instrumentos requeridos y el plazo de monitoreo. Para un proyecto típico de sótano de 2 a 3 niveles en el centro de Orizaba, el servicio se sitúa entre MX$5.640 y MX$17.000 mensuales, incluyendo la instalación de los sensores, las lecturas periódicas, los informes semanales y el sistema de alerta temprana. Proyectos con múltiples líneas de inclinómetros y piezómetros en zonas de ladera, como los fraccionamientos al norte de la ciudad, requieren una cotización específica tras el análisis del proyecto ejecutivo.
