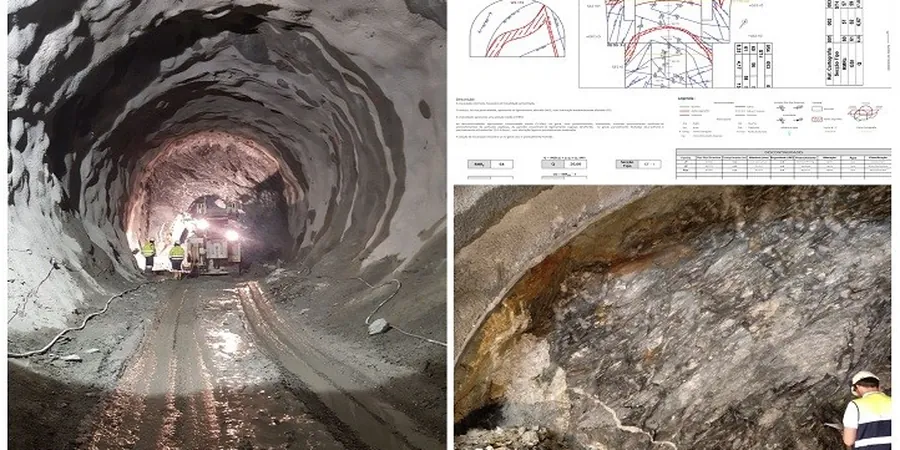

Uno de los errores más costosos que hemos visto en la zona de Orizaba es asumir que un túnel en suelo blando se comportará como uno en roca competente. La diferencia es abismal: aquí los suelos aluviales y los depósitos de pie de monte, típicos del valle donde se asienta Orizaba, presentan baja cohesión y pueden sufrir convergencias excesivas si no se modelan correctamente. Un perfil geotécnico mal definido lleva a sobrecostos en sostenimiento o, peor, a colapsos parciales durante la excavación. Para evitar sorpresas, el ensayo CPT permite obtener un perfil continuo de la resistencia de punta y fricción lateral, datos críticos que alimentan los modelos de elementos finitos antes de mover un solo metro cúbico de material.
Modelar la interacción suelo-sostenimiento en los limos blandos de Orizaba reduce la convergencia hasta en un 40% respecto a métodos empíricos simplificados.
Metodología y alcance
Consideraciones locales
Las Recomendaciones para el Diseño y Construcción de Túneles en Suelos Blandos de la AMITOS, en conjunto con la práctica internacional del Eurocódigo 7, son claras: en suelos con menos de 50 kPa de resistencia al corte, la estabilidad del frente de excavación se convierte en el parámetro crítico de diseño. En Orizaba, donde las lluvias torrenciales pueden saturar rápidamente los limos superficiales, la reducción de la succión matricial dispara el riesgo de inestabilidad en el portal de entrada. Un estudio geotécnico deficiente que ignore el ablandamiento por remoldeo puede subestimar las presiones sobre el revestimiento en más de un 30%. Incorporamos análisis de elemento finito con modelos constitutivos avanzados (Hardening Soil) que simulan la trayectoria de tensiones durante la excavación secuencial, permitiendo dimensionar el paraguas de micropilotes y la pre-bóveda con precisión milimétrica.
¿Necesita una evaluación geotécnica?
Respuesta en menos de 24h.
Normativa aplicable
Eurocódigo 7 (EN 1997-1:2004) - Proyecto geotécnico, Sección 11: Túneles, ASTM D4767 - Ensayo Triaxial Consolidado No Drenado (CU), ASTM D5084 - Permeabilidad en suelos de grano fino, Recomendaciones AMITOS para túneles en suelos blandos, Manual de Diseño de Obras Civiles (CFE, 2015) - Geotecnia, Sección C: Túneles
Servicios técnicos asociados
Modelación numérica 2D y 3D
Simulaciones de la excavación secuencial con PLAXIS y FLAC3D, calibrando los parámetros de rigidez y resistencia con ensayos de laboratorio específicos de los limos de Orizaba.
Instrumentación y monitoreo geotécnico
Diseño de secciones de control con extensómetros, células de presión y convergencia láser durante la construcción del túnel, verificando las hipótesis de diseño en tiempo real.
Análisis de estabilidad del frente
Cálculo de la presión de confinamiento mínima requerida para evitar el colapso del frente en zonas de baja cobertura, utilizando métodos analíticos como el de Leca & Dormieux.
Parámetros típicos
Preguntas frecuentes
¿Cuál es el principal desafío al excavar un túnel en los suelos de Orizaba?
La heterogeneidad. En distancias cortas se alternan limos blandos con lentes de arena y grava, lo que complica la estabilidad del frente. La presencia del nivel freático cerca de la superficie exige un control de drenaje y despresurización muy cuidadoso para evitar arrastres de finos durante la excavación.
¿Qué ensayos de laboratorio son indispensables para un túnel en suelo blando?
Los ensayos triaxiales (CU y CD) son la base para obtener la envolvente de Mohr-Coulomb en términos efectivos y totales. También requerimos ensayos de consolidación unidimensional para evaluar asentamientos, y granulometrías con hidrómetro para clasificar los finos. En Orizaba, donde los limos pueden ser colapsables, añadimos pruebas de colapso en odómetro.
¿Qué rango de inversión se maneja para un análisis geotécnico de este tipo en Orizaba?
El costo de un estudio geotécnico completo para un túnel en suelo blando en la zona de Orizaba suele oscilar entre MX$33,720 y MX$141,670, dependiendo de la longitud del tramo, el número de sondeos profundos y la complejidad de la modelación numérica requerida.
¿Cómo se determina el sostenimiento adecuado en limos blandos?
Partimos de la clasificación del macizo y la resistencia al corte no drenada. Con esos datos, el modelo de elementos finitos nos da las deformaciones esperadas. Si la convergencia supera el 1% del diámetro, reforzamos con paraguas de micropilotes o concreto lanzado con fibras de acero. El diseño es iterativo y se valida con la instrumentación de campo.
