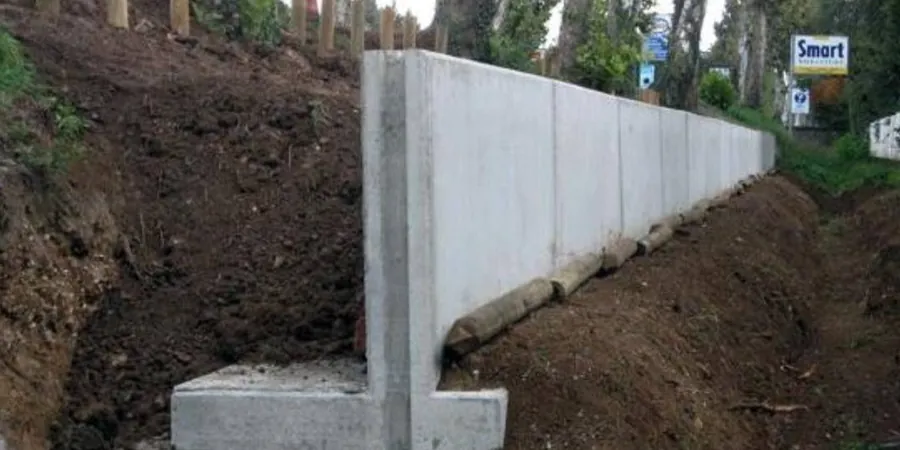

El trazo de un muro en el valle de Orizaba inicia con el replanteo topográfico sobre capas de ceniza compacta y basalto fracturado. Cada proyecto de diseño de muros de contención en esta ciudad obliga a leer la ladera antes de abrir la cepa. La práctica local integra estaciones totales con registro geomecánico del frente de corte, porque la transición entre el tepetate sano y el material alterado por el intemperismo húmedo suele aparecer a menos de un metro de profundidad. En colonias como Barrio Nuevo o surponiente del Panteón Municipal, los taludes naturales superan los 30 grados, lo que exige secciones con respaldo drenante y cálculo de empuje activo según el peso volumétrico real del suelo saturado. Los sondeos previos que realiza el equipo técnico permiten elegir entre una zapata corrida amplia o un contrafuerte rigidizador, siempre con base en el perfil estratigráfico que arrojan las calicatas excavadas directamente en el predio. La meta es una estructura que contenga el empuje sin agrietar la corona durante la temporada de nortes.
Un muro en Orizaba sin drenaje eficiente se convierte en una presa: la presión hidrostática sobre el trasdós puede duplicar el empuje activo calculado en seco.
Metodología y alcance
Consideraciones locales
La geología del valle de Orizaba está dominada por depósitos piroclásticos del Plioceno-Cuaternario y flujos de lodo antiguos que bajan del Pico de Orizaba. Esa herencia volcánica produce suelos con cementación errática: un bloque de tepetate firme puede estar separado de un lente de arena limosa suelta por apenas unos metros. Al diseñar un muro de contención, el riesgo principal no es la capacidad portante en la base, sino la falla por corte a lo largo de un plano de debilidad no detectado. Las lluvias orográficas, que descargan más de 1800 mm anuales sobre la vertiente oriental, saturan rápidamente los horizontes superiores y elevan la presión de poro detrás del muro. Por eso el cálculo hidrológico y el diseño del sistema de subdrenaje lateral son tan relevantes como el acero de refuerzo. Un desfogue insuficiente en temporada de huracanes puede provocar el colapso progresivo del relleno, empezando por la erosión interna y terminando con el pandeo del paramento.
¿Necesita una evaluación geotécnica?
Respuesta en menos de 24h.
Normativa aplicable
NTC-Diseño por Sismo (CFE 2015, Manual de Diseño de Obras Civiles, Sección C), ASTM D2488-17e1 (Descripción visual-manual de suelos para identificación de campo), ACI 318-19 (Requisitos de Reglamento para Concreto Estructural, Capítulo 11: Muros), FHWA-NHI-10-024 (Mechanically Stabilized Earth Walls and Reinforced Soil Slopes)
Servicios técnicos asociados
Diseño estructural de muros en voladizo y con contrafuertes
Cálculo de pantalla, base y dentellón con verificación de estabilidad global. Incluye memoria de armado con acero de refuerzo según el momento flexionante y el cortante último, más planos de detalle de juntas constructivas y drenaje interno.
Ingeniería de muros de tierra armada y gaviones
Dimensionamiento de bloques de concreto o canastas metálicas con longitud de refuerzo calculada para la superficie de falla potencial. Se modela la interacción suelo-refuerzo con parámetros obtenidos de ensayos de extracción en el material del sitio.
Parámetros típicos
Preguntas frecuentes
¿Qué tipo de estudio de suelo se requiere antes del diseño de un muro en Orizaba?
Se necesita una exploración geotécnica con pozos a cielo abierto o sondeos que alcancen al menos el doble de la altura proyectada del muro. El programa de laboratorio debe incluir granulometría, límites de Atterberg, corte directo en muestra inalterada de la zona de desplante y prueba de compactación Proctor para el relleno de trasdós. En laderas con antecedentes de deslizamiento se recomienda además un perfil de refracción sísmica que detecte la interfaz entre suelo residual y roca sana.
¿Cuánto cuesta el diseño de un muro de contención en Orizaba?
El costo del diseño estructural y la memoria geotécnica varía con la altura y la complejidad del perfil del suelo, típicamente entre MX$7,740 y MX$36,650. Muros bajos con geometría simple y suelo homogéneo se ubican en el rango inferior, mientras que estructuras con contrafuertes, análisis de estabilidad global en 3D o modelación de interacción suelo-estructura alcanzan el rango superior.
¿Qué separación deben tener las juntas de dilatación en un muro de concreto en zona sísmica?
Para muros de concreto reforzado en la región de Orizaba, con exposición solar directa y oscilación térmica diaria marcada, las juntas de dilatación se colocan cada 6 metros lineales como máximo. El sello debe ser flexible, tipo poliuretano de bajo módulo, y la junta debe atravesar todo el espesor de la pantalla hasta el filtro drenante, permitiendo el movimiento independiente de cada módulo durante un sismo sin agrietar el recubrimiento.
