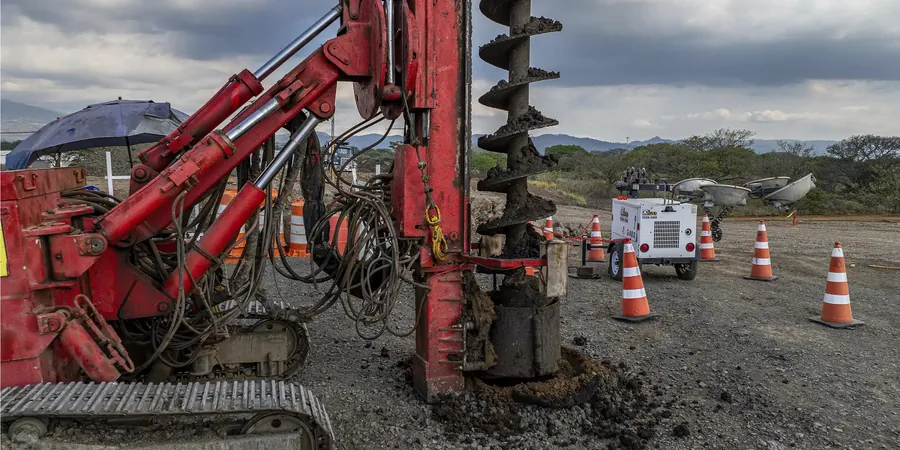

El vibrador de aguja, robusto y de penetración asistida por agua o aire, es la herramienta central cuando se ejecutan columnas de grava en la zona conurbada de Orizaba. Trabajar entre los 1200 y 1500 metros de altitud, con una geología dominada por depósitos aluviales y arcillas de alta plasticidad en las partes bajas cercanas al río Blanco, exige un control milimétrico de la energía de compactación. En nuestro caso, la vibrosustitución permite desplazar el suelo blando y construir elementos granulares drenantes que reducen el riesgo de asentamientos diferenciales bajo cimentaciones superficiales. Para proyectos sobre limos orgánicos detectados en las inmediaciones del Paseo del Río, complementamos el diseño con la ejecución de ensayos CPT que nos dan un perfil continuo de resistencia, indispensable para modelar la transferencia de carga al conjunto suelo-columna.
El diseño correcto de una columna de grava no solo reduce asentamientos; convierte un estrato blando en un sistema compuesto con rigidez controlada y drenaje integrado.
Metodología y alcance
Consideraciones locales
Las Normas Técnicas Complementarias para Diseño y Construcción de Cimentaciones del Reglamento de Construcción local establecen la obligatoriedad de verificar la seguridad ante estados límite de falla y de servicio. En Orizaba, este requisito es especialmente relevante porque los estratos blandos saturados localizados al sur del centro histórico, en dirección a la zona industrial de Ixtaczoquitlán, pueden desarrollar asentamientos que superen la distorsión angular admisible sin un tratamiento de base. Diseñar columnas de grava sin un estudio geotécnico que caracterice la compresibilidad del estrato arcilloso es un riesgo de falla funcional. Ignorar el monitoreo de la contrapresión durante la instalación del vibrador puede generar fracturación hidráulica en el suelo circundante y pérdida de confinamiento. Un diseño serio incluye modelación en elemento finito para predecir la reducción de asentamientos y la verificación del bulbo de presiones bajo la cimentación.
¿Necesita una evaluación geotécnica?
Respuesta en menos de 24h.
Video explicativo
Normativa aplicable
Normas Técnicas Complementarias para Diseño y Construcción de Cimentaciones (RCDF vigente), ASTM D5092: Práctica para diseño e instalación de sistemas de mejoramiento de suelo con columnas de grava, Eurocódigo 7 (EN 1997-1:2004): Proyecto geotécnico – Reglas generales, FHWA NHI-06-089: Soil Nail Walls (capítulo de mejoramiento masivo)
Servicios técnicos asociados
Diseño Geotécnico y Modelación de Columnas de Grava
Desarrollamos el proyecto ejecutivo de mejoramiento masivo para naves industriales y conjuntos habitacionales en el valle de Orizaba. Incluye definición de malla, diámetro, profundidad de rechazo, especificación del material granular y estimación del factor de reducción de asentamientos mediante el método de Priebe y análisis axisimétrico en Plaxis para verificar la interacción suelo-columna en el estado límite de servicio.
Supervisión Técnica y Control de Calidad en Instalación
Acompañamos la ejecución de las columnas de grava en campo, verificando que el vibrador alcance el estrato competente y que el consumo de piedra sea consistente con el volumen teórico más la sobreperforación calculada. El control de amperaje en tiempo real nos permite validar la compactación en cada metro de columna ejecutada, entregando un parte diario con registro fotográfico y georreferenciado para la bitácora de obra.
Parámetros típicos
Preguntas frecuentes
¿Cuánto cuesta aproximadamente el diseño de columnas de grava para un proyecto en Orizaba?
El estudio de diseño geotécnico, incluyendo modelación numérica y planos ejecutivos, tiene un rango de inversión profesional que va de MX$11,770 a MX$39,460, dependiendo de la superficie a tratar y la complejidad estratigráfica del predio.
¿En qué tipo de suelos de Orizaba funciona mejor esta técnica?
Es especialmente efectiva en las arcillas blandas y limos normalmente consolidados de las zonas bajas de Orizaba, como los que se encuentran en las márgenes del río Blanco y hacia la salida a Fortín. También se aplica en arenas limosas sueltas para mitigar el riesgo de licuefacción sísmica.
¿Qué evidencia de control de calidad se entrega durante la instalación de columnas de grava?
Se registra el amperaje de vibración por cada 50 cm de penetración, el volumen de grava consumido por metro lineal y la profundidad final alcanzada. Con estos datos se genera un parte diario que se contrasta contra el perfil geotécnico de diseño.
¿Es posible diseñar columnas de grava para una nave industrial con cargas pesadas?
Sí, es una solución muy utilizada en naves industriales y centros logísticos en el valle de Orizaba. Para cargas concentradas fuertes, combinamos el diseño de columnas de grava con un colchón de reparto granular y verificamos la capacidad portante mediante pruebas de carga en sitio.
