Orizaba se asienta sobre un valle intermontaño relleno por depósitos aluviales y piroclásticos del Pico de Orizaba, donde las velocidades de onda de corte pueden variar de 180 m/s en las zonas de sedimentos blandos del centro histórico hasta superar los 500 m/s en los flancos basálticos del Cerro del Borrego. La microzonificación sísmica municipal identifica contrastes de impedancia que amplifican las aceleraciones en periodos cortos, afectando construcciones de mampostería y concreto reforzado de baja altura. Para obtener la clasificación VS30 según el Manual de Diseño de Obras Civiles de CFE (MDOC-2015), aplicamos el método MASW con tendidos activos de 24 geófonos y fuente de impacto controlada. Este perfil de ondas S es indispensable para definir el coeficiente de sitio Fv en el espectro de diseño, requisito del Reglamento de Construcción local. Complementamos la campaña sísmica con microzonificación sísmica cuando el proyecto abarca varias manzanas con estratigrafía cambiante.
La VS30 en los valles aluviales de Orizaba rara vez supera los 400 m/s; ignorar este dato puede subestimar las ordenadas espectrales en más del 30%.
Metodología y alcance
Consideraciones locales
En las laderas del valle de Orizaba vemos con frecuencia que los proyectistas asumen un suelo Tipo B por la cercanía a los cerros, pero los depósitos coluviales de espesor variable —a veces 8 m de material suelto sobre roca fracturada— producen perfiles de VS30 de 280-350 m/s, más cercanos a un Tipo C o incluso D. El error de clasificación impacta directamente en el factor de sitio y en la selección de acelerogramas para análisis tiempo-historia. Otro escenario crítico es la licuefacción en las planicies de inundación del río Blanco: cuando la napa freática está a menos de 3 m y los finos son escasos, un valor de Vs1 por debajo de 200 m/s activa los gatillos de evaluación de licuefacción según el procedimiento de Youd e Idriss (2001), exigiendo un estudio específico que el MASW por sí solo no cubre.
¿Necesita una evaluación geotécnica?
Respuesta en menos de 24h.
Video explicativo
Normativa aplicable
MDOC-CFE 2015 (Diseño por Sismo, sección 3.1), ASTM D4428 (Crosshole, aunque la metodología MASW se alinea con sus principios de adquisición multicanal), NOM-001-SEDE (Instalaciones Eléctricas, referencia sísmica), Reglamento de Construcción de Orizaba (referencia a NTC-Sismo)
Servicios técnicos asociados
Perfil VS30 para clasificación sísmica

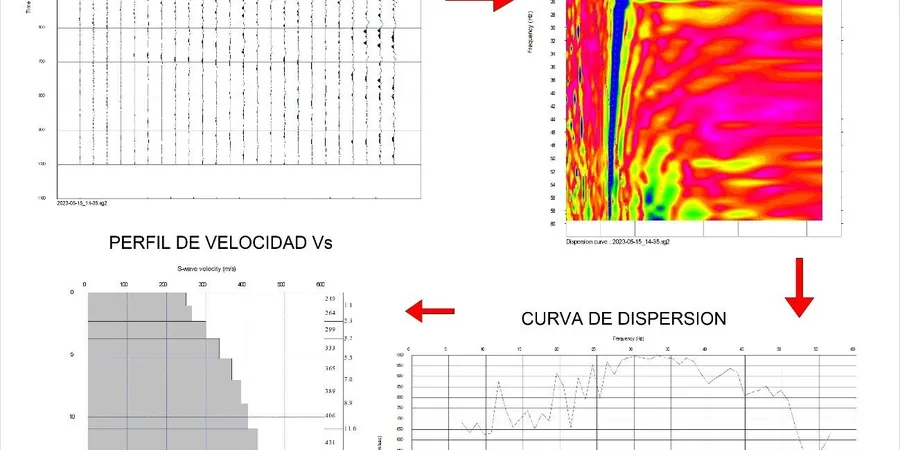

Ejecutamos tendidos MASW activos con procesamiento completo de curva de dispersión e inversión 1D. Entregamos el perfil de velocidad de onda de corte cada 0.5 m hasta 30 m, el valor de VS30 calculado, y la clase de sitio según CFE-2015 y NOM-001, listo para el análisis modal espectral de la estructura.
Tendido MASW 2D y variación lateral
Para terrenos con buzamiento marcado o contacto entre unidades geológicas, desplegamos múltiples tendidos paralelos o en abanico, generando secciones de iso-velocidad de onda S que permiten identificar cuñas de suelo blando, paleocauces del río Orizaba y la profundidad real del basamento en cada eje de columna.
Parámetros típicos
Preguntas frecuentes
¿Cuánto cuesta un ensayo MASW con VS30 en Orizaba?
El costo de un perfil MASW en Orizaba oscila entre MX$13,720 y MX$27,660, dependiendo de la longitud del tendido, la accesibilidad del predio y si se requiere un solo perfil 1D o varios tendidos para una sección 2D. El precio incluye el alquiler del equipo de 24 canales, el procesamiento de la curva de dispersión y el informe con la clasificación VS30.
¿Qué diferencia hay entre MASW activo y pasivo para calcular VS30?
El MASW activo usa una fuente de impacto controlada (martillo o drop-weight) y alcanza entre 25 y 35 m de profundidad en los suelos típicos de Orizaba. El método pasivo (refracción de microtremores, ReMi) utiliza el ruido ambiental y puede llegar a 50 m o más, pero con menor resolución en los primeros 10 m. En el valle de Orizaba solemos combinar ambos para obtener una curva de dispersión compuesta que define con precisión el contraste entre sedimentos y basamento andesítico.
¿Qué norma mexicana exige el valor de VS30 para el diseño sísmico?
El Manual de Diseño de Obras Civiles de la CFE (MDOC-2015) en su sección de Diseño por Sismo exige la clasificación del sitio mediante la velocidad promedio de onda de corte en los primeros 30 m (VS30). Las Normas Técnicas Complementarias de la CDMX, adoptadas como referencia en el estado de Veracruz, también basan el espectro de diseño en el tipo de suelo determinado por VS30. Para edificios del grupo A (esenciales) en Orizaba, este parámetro es obligatorio en la memoria de cálculo estructural.
¿En cuánto tiempo tenemos los resultados del MASW?
La adquisición en campo para un tendido MASW tarda entre 2 y 4 horas, incluyendo el acoplamiento de geófonos en suelos urbanos de Orizaba. El procesamiento de la curva de dispersión, la inversión 1D y la elaboración del informe con el perfil VS30 se entrega en un plazo de 3 a 5 días hábiles. Si se requiere el dato para una visita de obra urgente, podemos adelantar el valor de VS30 en 48 horas.
