Los tendidos de geófonos de 24 y 48 canales, acoplados al terreno con precisión milimétrica, son el punto de partida de toda campaña de tomografía sísmica en Orizaba. La fuente de energía, un martillo de impacto instrumentado o un cañón sísmico, genera un campo de ondas que viaja a través de los depósitos volcánicos y aluviales que caracterizan el valle. En esta ciudad, enclavada en la confluencia del río Blanco y rodeada por las estribaciones del Pico de Orizaba, la variabilidad lateral de los materiales exige un registro denso para resolver capas de tobas, lahares y basaltos fracturados. El equipo de interpretación procesa las trazas con algoritmos de tomografía de tiempos de viaje, ajustando iterativamente el modelo de velocidades de onda P y S hasta reducir el error cuadrático medio a valores inferiores al 3%.
Cuando el proyecto requiere una caracterización aún más detallada de la rigidez a pequeña deformación, complementamos el tendido con un ensayo MASW para obtener perfiles de Vs de forma independiente y calibrar las anomalías detectadas en la tomografía de refracción en sectores con inversión de velocidad.

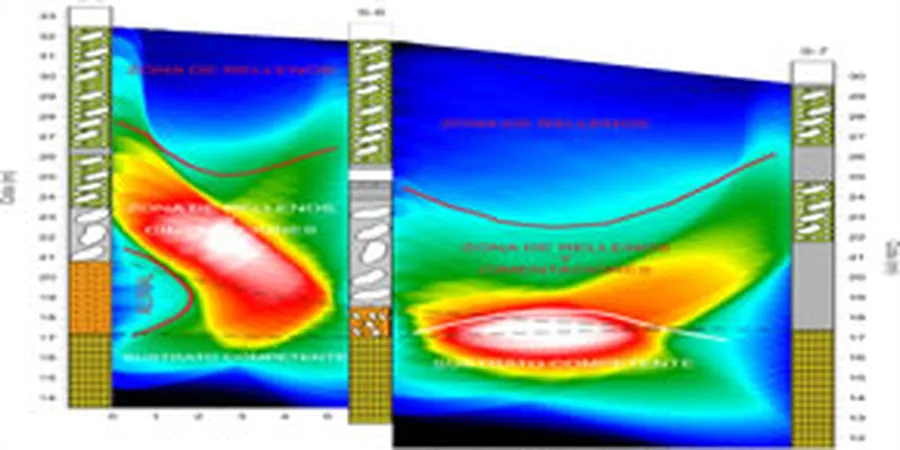

La tomografía sísmica resuelve contactos entre tobas y basaltos fracturados a profundidades de hasta 80 metros en el valle de Orizaba.
Metodología y alcance
Consideraciones locales
La aplicación de la normativa ASTM D5777-18 en el contexto de Orizaba cobra una relevancia particular debido a la presencia de estructuras geológicas que pueden generar zonas ciegas en la sísmica de refracción convencional. En los flancos del valle, donde los flujos de lava del Pleistoceno se intercalan con paleosuelos compresibles, existe el riesgo de no detectar capas de baja velocidad bajo materiales rígidos si el estudio se limita a un perfil unidimensional. La tomografía sísmica de refracción/reflexión mitiga esta limitación al modelar trayectorias curvas de los rayos e incorporar reflexiones de gran ángulo, pero requiere que el tendido de geófonos supere en al menos cinco veces la profundidad objetivo. Un diseño de adquisición insuficiente en longitud conduciría a subestimar el espesor de los sedimentos blandos, comprometiendo el cálculo de la cimentación y la respuesta sísmica local.
¿Necesita una evaluación geotécnica?
Respuesta en menos de 24h.
Normativa aplicable
ASTM D5777-18: Guía para el uso del método de refracción sísmica, ASTM D7128-18: Método de reflexión sísmica de alta resolución, SEG Technical Standards – Society of Exploration Geophysicists, Manual de Obras Civiles de CFE – Sección Geotecnia y Sísmica
Servicios técnicos asociados
Tomografía de Refracción Sísmica 2D
Adquisición con tendidos lineales de 115 a 230 metros y fuente de impacto acelerado. El procesamiento incluye tomografía de tiempos de arribo con suavizado por mínimos cuadrados, generando secciones de velocidad hasta 60 metros de profundidad en terrenos volcánicos competentes.
Perfilaje de Reflexión de Alta Resolución
Configuración de punto medio común (CMP) con apilamiento múltiple, diseñada para mapear contactos subhorizontales en la cuenca aluvial del río Blanco. Aporta información continua sobre la estructura del subsuelo que los sondeos mecánicos solo muestrean de forma puntual.
Análisis de Módulos Dinámicos
Conversión de los campos de velocidad Vp y Vs en parámetros elásticos (G, E, ν) mediante fórmulas de la teoría de la elasticidad. Los resultados se emplean directamente en modelos de interacción suelo-estructura para edificaciones que superan los cuatro niveles en el centro de Orizaba.
Parámetros típicos
Preguntas frecuentes
¿En qué se diferencia la tomografía sísmica de un perfil de refracción convencional?
La refracción convencional asume capas planas y trayectorias rectas de los rayos, mientras que la tomografía sísmica de refracción/reflexión modela variaciones laterales y verticales de velocidad con trazado curvo de rayos. Esto permite resolver estructuras geológicas complejas como lentes de material blando dentro de un macizo rocoso, situación frecuente en los depósitos volcánicos que rodean Orizaba.
¿Qué superficie mínima se necesita para realizar el tendido sísmico?
Para alcanzar una profundidad de investigación de 30 metros se requiere un tendido de aproximadamente 150 metros lineales. En predios urbanos de Orizaba con espacio limitado, utilizamos configuraciones con geófonos espaciados cada 2 metros y puntos de tiro intermedios, lo que permite trabajar en terrenos de fachada angosta sin sacrificar resolución en los primeros 20 metros.
¿Cuál es el costo de un estudio de tomografía sísmica en Orizaba?
El precio de una campaña de tomografía sísmica en la región de Orizaba se ubica en el rango de MX$19.240 a MX$42.840, dependiendo de la longitud total del tendido, el número de líneas de adquisición y la fuente de energía requerida para penetrar los basaltos superficiales. Cada cotización se ajusta a las condiciones específicas del sitio tras una visita técnica preliminar.
¿Los resultados del estudio incluyen la clasificación sísmica del terreno?
Sí. A partir de los perfiles de velocidad de onda de corte (Vs) obtenidos por tomografía o por integración con métodos superficiales, clasificamos el subsuelo según la norma NTC-Sismo de la CDMX y el Manual de Diseño por Sismo de CFE, asignando el tipo de suelo (A, B, C, D o E) que corresponde a cada zona del perfil en el valle de Orizaba.
¿Qué tipo de fuente de energía sísmica se utiliza en zonas urbanas?
En el entorno urbano de Orizaba empleamos martillos de impacto instrumentado con pesos de 8 a 20 kilogramos y placas de acero de alta impedancia. Para objetivos superiores a 40 metros, cuando el ruido ambiental lo permite, recurrimos a un sistema de caída de peso acelerado que genera un pulso de mayor energía sin los riesgos asociados a explosivos, cumpliendo con las restricciones municipales de vibraciones.
